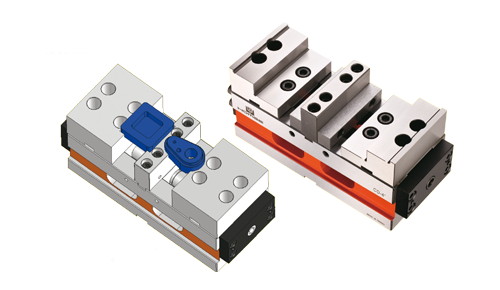

cd-4Model: CD-4”

  • Navržen se speciálním zařízením pro upnutí dvou obrobků o různých rozměrech (max. dovolená odchylka 1,5 mm) současně.
  • Kombinace čelistí dovoluje řešit různé upínací úlohy, pro upínání rozměrnějších obrobků mohou být čelisti fixované na střed vyjmuty.
  • Modulární svěrák s pevnou výškou je možno použít svisle nebo vodorovně.
  • Vhodný zvláště pro malá CNC obráběcí centra, na stole stroje může být použito několik svěráků.

Poptávkový formulář



Specifikace

Specifikace

schema

Materiál: FCD 60 tvárná litina. Tvrdost: HRC 50° / Materiál měkkých čelistí: Ocel

Model A B E F G H I Váha
CD-4" 120 mm 80 mm 18 mm 245 mm 275 mm 102 mm 8 mm 18 kg

Varianty provedení

Model C C1 C2 C3
  C C1 C2 C3
CD-4" 95 mm 95 mm 166 mm 230 mm

Příslušenství

Příslušenství

Standardní příslušenství

  • 2 kusy vyrovnávacích klínů
  • 4 kusy upínek
  • 1 klíč

Volitelné příslušenství

  • Na zvláštní objednávku jsou k dispozici měkké čelisti
