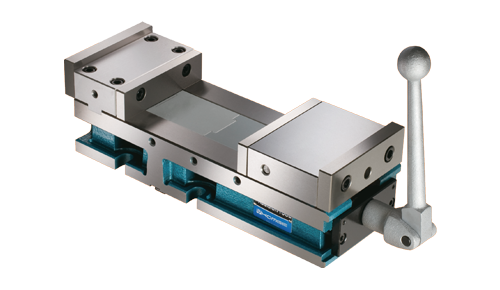

hvv-4-6-8Model: HVV-4", 6", 8"

  • Mimořádně velké otevření čelistí
  • Zvláštní ANGLE-LOCK systém zajišťuje vtažení obrobku do přesné polohy.
  • Pevná výška umožňuje společné použití několika svěráků.

Poptávkový formulář



Specifikace

Specifikace

schema

Materiál: FCD 60 tvárné litiny, tvrdost: HRC 50°

Model A B C C1 D E F G H
HVV-4" 89 mm 60 ± 0,01 mm 160 mm 320 mm 73 ± 0,02 mm 18 mm 325 mm 365 mm 105 mm
HVV-6" 120 mm  80 ± 0,01 mm 200 mm  410 mm 68 ± 0,02 mm 18 mm 419 mm 468 mm 154 mm
HVV-8" 136 mm 84 ± 0,01 mm 325 mm 550 mm 76 ± 0,02 mm 18 mm 556 mm 622 mm 202 mm
Model I J J1 K K1 M Váha
HVV-4" 14 mm 15 mm 18 mm 28,5 mm 37 mm 120 ± 0,02 mm 18 kg
HVV-6" 19 mm 15 mm 18 mm 39,5 mm 50 mm 145 ± 0,02 mm 37 kg
HVV-8" 19 mm 18 mm 21 mm 51,5 mm 60 mm 168 ± 0,02 mm 60 kg
