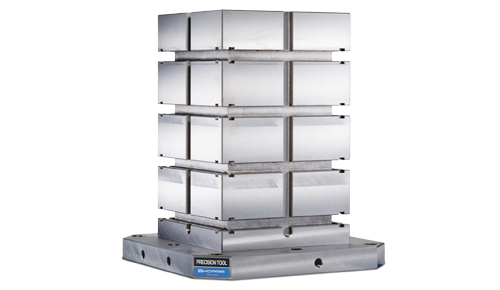

hstModel: HST

  • Vhodné pro vodorovná obráběcí centra
  • Části jsou uchyceny pomocí „T“ drážek
  • S použitím vhodně zvolených dílů přípravku můžete rychle setavit přípravek tak, aby vyhovoval vašim požadavkům

Poptávkový formulář



Specifikace

Specifikace

schema

Material: Tvárná litina FCD50 / Hliník A356

Model A B C D E F G H I J Montážní otvory Váha FCD50 Váha A356
HST-400400-0500-14 500 mm 400 mm 250 mm 320 mm 200 mm 55 mm 50 mm 100 mm 150 mm  14 mm 4 160 kg 61 kg
HST-400400-0650-14 650 mm 400 mm 250 mm 320 mm 200 mm 55 mm 50 mm 100 mm 150 mm 14 mm 4 200 kg 84 kg
HST-500500-0600-14 600 mm 500 mm 300 mm 400 mm 250 mm 75 mm 50 mm 100 mm 150 mm 14 mm 8 270 kg 86 kg
HST-500500-0750-14 750 mm 500 mm 300 mm 400 mm 250 mm 75 mm 50 mm 100 mm 150 mm 14 mm 8 300 kg 127 kg
HST-630630-0700-14 700 mm 630 mm 350 mm 500 mm 315 mm 100 mm 50 mm 125 mm 150 mm 14 mm 8 375 kg 136 kg
HST-630630-0850-14 850 mm 630 mm 350 mm 500 mm 315 mm 100 mm 50 mm 125 mm 150 mm 14 mm 8 460 kg 183 kg
HST-800800-0800-14 800 mm 800 mm 500 mm 640 mm 400 mm 135 mm 50 mm 150 mm 150 mm 14 mm 8 655 kg 260 kg
HST-800800-1000-14 1 000 mm 800 mm 500 mm 640 mm 400 mm 135 mm 50 mm 150 mm 150 mm 14 mm 8 800 kg 319 kg
HST-10001000-1000-14 1 000 mm 1 000 mm 600 mm 800 mm 500 mm 165 mm 55 mm 160 mm 150 mm 14 mm 8 1 146 kg -
HST-10001000-1250-14 1 250 mm 1 000 mm 600 mm 800 mm 500 mm 165 mm 55 mm 160 mm 150 mm 14 mm 8 1 358 kg -
HST-400400-0500-18 500 mm 400 mm 250 mm 320 mm 200 mm 55 mm 50 mm 100 mm 150 mm 18 mm 4 155 kg 60 kg
HST-400400-0650-18 650 mm 400 mm 250 mm 320 mm 200 mm 55 mm 50 mm 100 mm 150 mm 18 mm 4 190 kg 84 kg
HST-500500-0600-18 600 mm 500 mm 300 mm 400 mm 250 mm 75 mm 50 mm 100 mm 150 mm 18 mm 8 265 kg 85 kg
HST-500500-0750-18 750 mm 500 mm 300 mm 400 mm 250 mm 75 mm 50 mm 100 mm 150 mm 18 mm 8 290 kg 135 kg
HST-630630-0700-18 700 mm 630 mm 350 mm 500 mm 315 mm 100 mm 50 mm 125 mm 150 mm 18 mm 8 365 kg 135 kg
HST-630630-0850-18 850 mm 630 mm 350 mm 500 mm 315 mm 100 mm 50 mm 125 mm 150 mm 18 mm 8 450 kg 183 kg
HST-800800-0800-18 800 mm 800 mm 500 mm 640 mm 400 mm 135 mm 50 mm 150 mm 150 mm 18 mm 8 638 kg 254 kg
HST-800800-1000-18 1 000 mm 800 mm 500 mm 640 mm 400 mm 135 mm 50 mm 150 mm 150 mm 18 mm 8 790 kg 319 kg
HST-10001000-1000-18 1 000 mm 1 000 mm 600 mm 800 mm 500 mm 165 mm 55 mm 160 mm 150 mm 18 mm 8 1 146 kg -
HST-10001000-1250-18 1 250 mm 1 000 mm 600 mm 800 mm 500 mm 165 mm 55 mm 160 mm 150 mm 18 mm 8 1 358 kg -

Příslušenství

Volitelné příslušenství

Ochranná zátka

obrazek

schema



Specifikace

Materiál: S45C

Model A B C D Váha
HPP-12-JIS 14 mm 22 mm 11 mm M12 0,02 kg
HPP-16-JIS 18 mm 25 mm 13 mm M16 0,05 kg

Závitovaná vložka

threaded-insert

schema



Specifikace

Materiál: S45C, Tvrdost: HRC 32°~35°

Model A B C Váha
HTI-0612-10 M6 x 1,0 M12 x 1,5 10 mm 0,005 kg
HTI-0814-12 M8 x 1,25 M14 x 1,5 12 mm 0,008 kg
HTI-1016-15 M10 x 1,5 M16 x 1,5 15 mm 0,010 kg
HTI-1218-16 M12 x 1,75 M18 x 2,0 16 mm 0,015 kg
HTI-1420-18 M14 x 2,0 M20 x 2,0 18 mm 0,030 kg
HTI-1622-20 M16 x 2,0 M22 x 2,0 20 mm 0,025 kg
HTI-2028-25 M20 x 2,0 M28 x 2,0 25 mm 0,050 kg

Polohovací pouzdro

positioning-bushing

schema



Specifikace

Materiál: SUJ2, Tvrdost: HRC 60°

Model A B C R1 R2 R3 L1 Váha
HPB-0613-10 ø6 mm ø13 mm 10 mm 1 mm 0,5 mm 0,5 mm 1,25 mm 0,007 kg
HPB-0815-10 ø8 mm ø15 mm 10 mm 1 mm 0,5 mm 0,5 mm 1,25 mm 0,009 kg
HPB-1018-12 ø10 mm ø18 mm 12 mm 1,5 mm 1 mm 0,5 mm 1,5 mm 0,015 kg
HPB-1220-12 ø12 mm ø20 mm 12 mm 1,5 mm 1 mm 0,5 mm 1,5 mm 0,017 kg
HPB-1423-16 ø14 mm ø23 mm 16 mm 1,5 mm 1 mm 0,5 mm 1,5 mm 0,030 kg
HPB-1523-16 ø15 mm ø23 mm 16 mm 1,5 mm 1 mm 0,5 mm 1,5 mm 0,028 kg
HPB-1623-16 ø16 mm ø23 mm 16 mm 1,5 mm 1 mm 0,5 mm 1,5 mm 0,025 kg
HPB-1826-20 ø18 mm ø26 mm 20 mm 2 mm 1,5 mm 0,5 mm 2,5 mm 0,040 kg
HPB-2030-20 ø20 mm ø30 mm 20 mm 2 mm 1,5 mm 0,5 mm 2,5 mm 0,060 kg
HPB-2230-20 ø22 mm ø30 mm 20 mm 2 mm 1,5 mm 0,5 mm 2,5 mm 0,050 kg
HPB-2535-20 ø25 mm ø35 mm 20 mm 2 mm 1,5 mm 0,5 mm 2,5 mm 0,070 kg
HPB-3042-25 ø30 mm ø42 mm 25 mm 2 mm 1,5 mm 0,5 mm 2,5 mm 0,130 kg
HPB-4055-30 ø40 mm ø55 mm 30 mm 3 mm 2 mm 1 mm 3 mm 0,255 kg
HPB-5070-30 ø50 mm ø70 mm 30 mm 3 mm 2 mm 1 mm 3 mm 0,430 kg
