hut-300Model: HUT-300

  • Rychlé ruční indexování
  • Vhodné pro frézování, vyvrtávání, obrážení, dělení, úhlové nastavování a kruhové řezání
  • Rozsah naklápění z vodorovné do svislé polohy je 90°. Při naklápění znamená každá otáčka ručním kolečkem změnu polohy o 3° a 5'.
  • 24 polohovacích otvorů po obvodu stolu umožňuje rychlé a přímé ruční indexování.
  • Stupnice jsou velké a dobře čitelné a umožňují rychlé a snadné nastavení složených úhlů.

Poptávkový formulář



Specifikace

Specifikace

schema



No Model A B C D E F Převod poměr Středový otvor Řízené indexování Váha
D-01 HUT-300 300 mm 185 mm 405 mm 228 mm 336 mm 444 mm 90:1 MT-5 24-Div. 93 kg

Sada dělících kotoučů

Sada dělících kotoučů

d-02

Počet děr

  • Kotouč A: 9, 21, 28, 34, 41, 47, 10, 29, 35, 43, 49
  • Kotouč B: 21, 31, 37, 44, 53, 26, 32, 38, 46, 59
  • Kotouč C: 61, 71, 77, 83, 91, 67, 73, 79, 89, 97

Koník

Koník

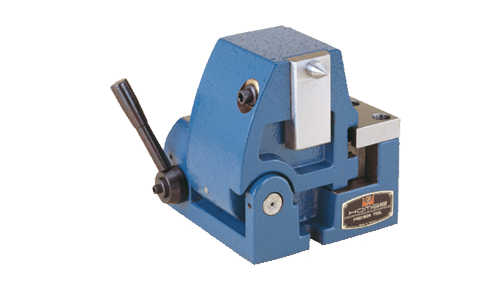

Model: HUT-300TS

hut-300ts

schema



No Model A B C D Max. střední výška Min. střední výška Váha
D-03 HUT-300TS 200 mm 196 mm 190 mm 16 mm 230 mm 113 mm 23 kg
