Přesný CNC svěrák s pevným úhlem a posilovačem

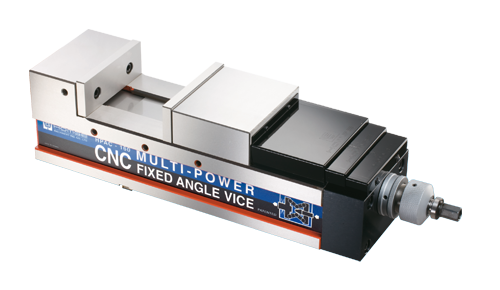

hpac-130-160-160l-200Model: HPAC-130, 160, 160L, 200

  • Mimořádně vysoká přesnost a opakovatelnost
  • Nastavitelná upínací síla 0~8000 kg

Poptávkový formulář



Specifikace

Specifikace

schema

cc1c2c3

Material: FCD 60 tvárná litina, Tvrdost: HRC 50º

No Model A B C C1 C2 C3 D E F
V-16 HPAC-130 147 mm 95 ± 0,01 mm 0 - 190 mm 70 - 260 mm 115 - 305 mm 185 - 375 mm 80 ± 0,02 mm 18 mm 475 mm
V-17 HPAC-160 160 mm 105 ± 0,01 mm 0 - 250 mm 85 - 325 mm 140 - 375 mm 220 - 460 mm 80 ± 0,02 mm 18 mm 560 mm
V-17A HPAC-160L 160 mm 105 ± 0,01 mm 0 - 300 mm 85 - 375 mm 110 - 395 mm 190 - 480 mm 80 ± 0,02 mm 18 mm 580 mm
V-18 HPAC-200 170 mm 110 ± 0,01 mm 0 - 290 mm 90 - 380 mm 155 - 440 mm 240 - 530 mm 100 ± 0,02 mm 18 mm 635 mm
No Model Max. upínací síla G H I J K L M Váha
V-16 HPAC-130 6 000 kg 583 mm 131 mm 19 mm 15 mm 55 mm 120 mm 150 mm 47 kg
V-17 HPAC-160 8 000 kg 670 mm 161 mm 19 mm 15 mm 58 mm 120 mm 165 mm 65 kg
V-17A HPAC-160L 8 000 kg 690 mm 161 mm 19 mm 15 mm 58 mm 120 mm 165 mm 67 kg
V-18 HPAC-200 8 000 kg 743 mm 201 mm 19 mm 18 mm 63 mm 120 mm 197 mm 95 kg

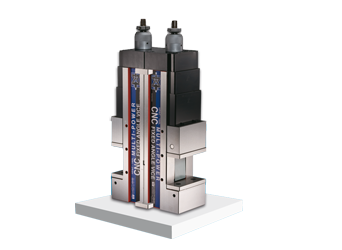

Příklady využití

123

Příslušenství

Příslušenství

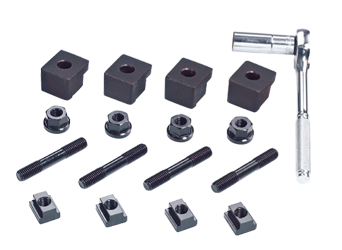

Standardní příslušenstvíprislusenstvi

  • 2 kusy vyrovnávacích klínů
  • 4 ks upínek

Volitelné příslušenství

  • Drážkované čelisti
  • 'V' čelisti
  • Kombinované čelisti
  • Step Jaws
  • Přední / zadní čelisti
