bs-2Model: BS-2

Univerzální dělící hlava je navržena pro všechny typy obrábění ozubených kol. Přesné dělení a spirálové dělení (s výjimkou typu BS-0 a BS-1) pracují s větší přesností a účinností než bylo kdykoli dříve možné.

Hlava může být naklopena z vodorovné polohy 90° až na –10° od polohy svislé a úhel sklonu může být odečítán na stupnici ve stupních. Hrot je vyroben podle nejpřísnějších technických standardů a jeho přesnost a kvalita je kontrolována a testována výrobcem. Převodový poměr šnekového převodu je 40 : 1.

Poptávkový formulář



Specifikace

Specifikace

schema

Univerzální dělicí hlava BS-2

No Model A B H h a b g Kužel Váha
D-05 BS-2 365 mm 272 mm 236 mm 132,7 mm 213 mm 134 mm 16 mm B&S č.10 73 kg

Koník pro univerzální dělící hlavu BS-2

No Model A1 a1 b1 g1 H1 h2 Váha
D-05 BS-2 194 mm 177 mm 125 mm 16 mm 147 mm Max. 138 mm Baleno s dělící hlavou

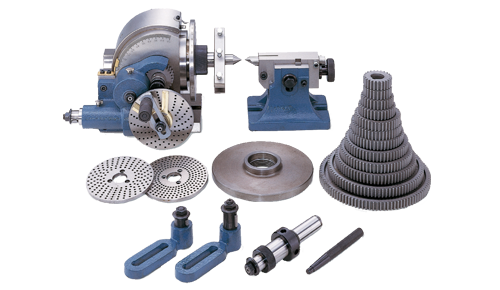

Příslušenství

Příslušenství

Standardní příslušenství

  • Dělicí kotouč A, B, C
  Počet otvorů dělícího kotouče (redukční poměr šnekového převodu 40:1)
Kotouč A 15 16 17 18 19 20
Kotouč B 21 23 27 29 31 33
Kotouč C 37 39 41 43 47 49
