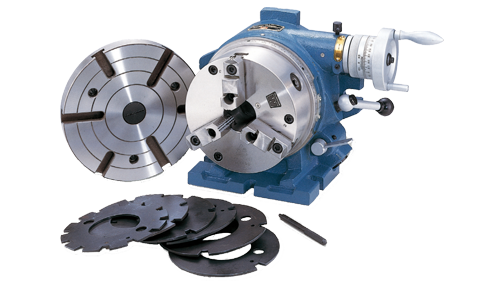

cs-6-8Model: CS-6”, CS-8”

Toto indexační zařízení je ve srovnání s jednuduchým indexačním zařízením navíc vybaveno šnekovým převodem a je dodáváno s lícní deskou. S dalším doplněním sadou dělících kotoučů ze zvláštního příslušenství může být také používáno jako dělící hlava. Aby bylo minimalizováno opotřebení šnekového převodu je šnek je kalený a přesně broušený.

Poptávkový formulář



Specifikace

Specifikace

schema

No Model Možné dělení Sklíčidlo Lícní deska
Vnější průměr Sevření čelisti Rozevř. čelisti Vnitřní průměr Vnější průměr Tloušťka
D-10 CS-6" 2, 3, 4, 6, 8, 12, 24 167 mm 4~42 10~155 44 mm 203 mm 50 mm
D-11 CS-8” 210 mm 4~62 10~180 63 mm 254 mm 58 mm
No Model A B C a b c d e f g h i j k Váha
D-10 CS-6" 250 mm 224 mm 204 mm 190 mm 140 mm 117 mm 420 mm 115 mm 66 mm 16 mm 130 mm 198 mm 84 mm 18 mm 35 kg
D-11 CS-8” 310 mm 295 mm 230 mm 225 mm 160 mm 142 mm 460 mm 126 mm 76 mm 16 mm 160 mm 245 mm 95 mm 18 mm 70 kg

Příslušenství

Příslušenství

Standardní příslušenství

  • Koník TS-4 pro CC-6"
  • Koník TS-5 pro CC-8"
  • Sada dělících kotoučů DP-4 pro CS-6"
  • Sada dělících kotoučů DP-5 pro CS-8"
  • Tříčelisťové sklíčidlo 6" pro CC-6"
  • Tříčelisťové sklíčidlo 8" pro CC-8"

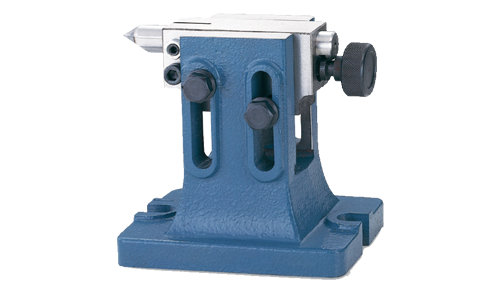

Koník

Koník pro indexační zařízení typu CC a CS

Model: TS-4, 5

ts-4-5

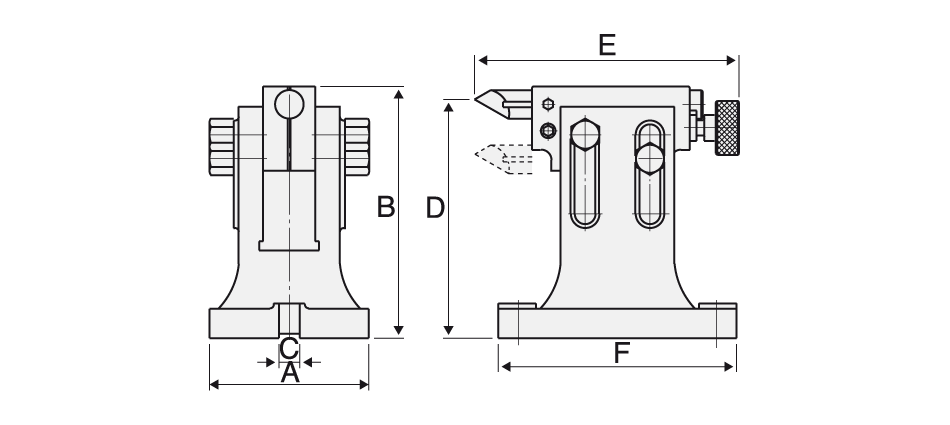

schema

Při použití indexačních zařízení ve svislé poloze může být koník použit k podepření obrobku a zajištění přesného vyrovnání.

No Model Určeno pro A B C Max. střední výška Min. střední výška E F Váha
D-12 TS-4 CC-6"/CS-6" 125 mm 147 mm 16 mm 138 mm 115 mm 194 mm 177 mm 8,2 kg
D-13 TS-5 CC-8"/CS-8" 125 mm 194 mm 16 mm 170 mm 130 mm 204 mm 184 mm 8,6 kg

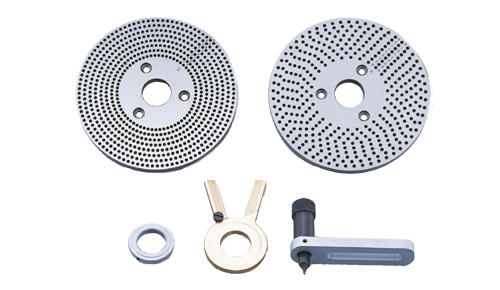

Sada dělících kotoučů

Sada dělících kotoučů

Model: DP-4, 5

dp-4-5

Počet děr

  • Kotouč A: ..., 26, 28, 30, 32, 34, 37, 38, 39, 41, 43, 44, 46, 47, 49, 51, 53, 57, 59
  • Kotouč B: ..., 61, 63, 67, 69, 71, 73, 77, 79, 81, 83, 87, 89, 91, 93, 97, 99
