Elektro-permanentní magnetické upínací desky

eepmModel: EEPM

  • Magnetická síla 1 250 kgf / 100 cm2 + -5%. (4 póly)
  • 3 ~ 10 vteřin pro Zapnutí a Vypnutí. Pro udržení magnetické desky v zapnutém stavu není zapotřebí žádné napájení. Bezpečné v případě výpadku napájení.
  • K udržení magnetické desky v zapnutém stavu není zapotřebí žádné napájení. Deska může být používána po dlouhou dobu a nikdy nedojde ke zvýšení teploty, která by mohla ovlivnit přesnost obrobků.
  • Umožňuje obrábění z 5-ti stran aniž by v dráze obrábění existovaly nějaké překážky. Dokončení obrobku v jediném cyklu bez přepínání zvyšuje podstatně účinnost obrábění při dosažení maximální přesnosti.
  • Snadné a pohodlné upnutí obrobku zkracuje upínací časy.

Poptávkový formulář



Specifikace

Specifikace

  • Nejvhodnější pro obrábění středních a malých obrobků nebo dokonce hrubých obrobků.
  • Vhodné pro vrtání a dokončovací obrábění malých obrobků.
  • Minimální požadovaná velikost obrobku pro jeho optimální upnutí musí být v kontaktu se čtyřmi střídavými čtvercovými magnetickými póly.
  • Minimální požadovaná tloušťka obrobku je 10 mm.
  • Více funkcí při spolupůsobení s indukčními nástavci a pružinovými nástavci.

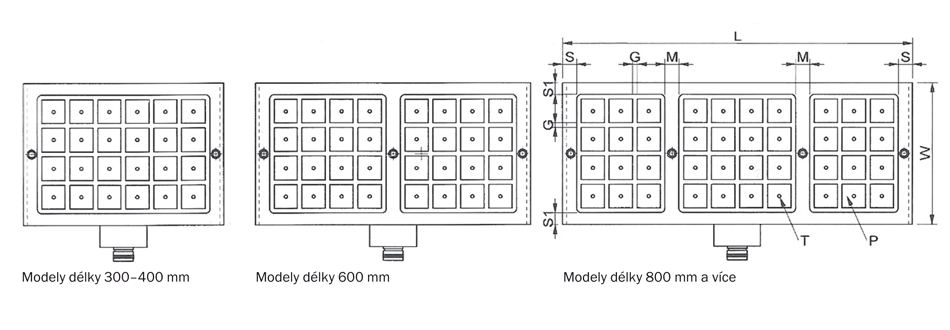

schema

Model Rozměry Pole P Počet polí Napájení Jednotka Napájení Jednotka
W L S S1 M T Výška
EEPM - 2540 240 mm 430 mm 30 mm 25 mm - M8 70 mm 50 x 50 18 AC 220 V C1 AC 380 V ~ 440 V C1
EEPM - 2560 240 mm 590 mm 30 mm 24 C1 C1
EEPM - 2580 240 mm 810 mm 30 mm 33 C1 C1
EEPM - 2590 240 mm 870 mm 30 mm 36 C2 C1
EEPM - 25100 240 mm 990 mm 30 mm 42 C2 C2
EEPM - 3030 300 mm 310 mm - 16 C1 C1
EEPM - 3040 300 mm 430 mm - 24 C1 C1
EEPM - 3060 300 mm 590 mm 30 mm 32 C1 C1
EEPM - 3080 300 mm 810 mm 30 mm 44 C2 C2
EEPM - 3090 300 mm 870 mm 30 mm 48 C2 C2
EEPM - 30100 300 mm 990 mm 30 mm 56 C2 C2
EEPM - 4040 420 mm 430 mm - 36 C2 C1
EEPM - 4050 430 mm 480 mm - 42 C2 C2
EEPM - 4060 420 mm 590 mm 30 mm 48 C2 C2
EEPM - 4080 420 mm 810 mm 30 mm 66 C2 C2
EEPM - 4090 420 mm 870 mm 30 mm 72 C4 C2
EEPM - 40100 420 mm 990 mm 30 mm 84 C4 C4
EEPM - 5060 480 mm 590 mm 30 mm 56 C2 C2
EEPM - 5080 480 mm 810 mm 30 mm 77 C4 C4
EEPM - 5090 480 mm 870 mm 30 mm 84 C4 C4
EEPM - 50100 480 mm 990 mm 30 mm 98 C4 C4
EEPM - 6060 600 mm 590 mm 30 mm 72 C4 C2
EEPM - 6080 600 mm 810 mm 30 mm 99 C4 C4
EEPM - 6090 600 mm 870 mm 30 mm 108 C4 C4
EEPM - 60100 600 mm 990 mm 30 mm 126 C4 C4
EEPM - 8080 755 mm 810 mm 30 mm 121 C4 C4

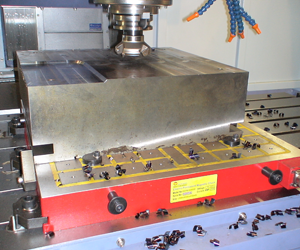

Fotografie

Fotografie

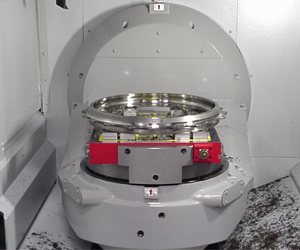

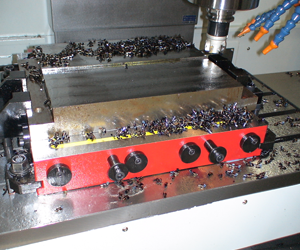

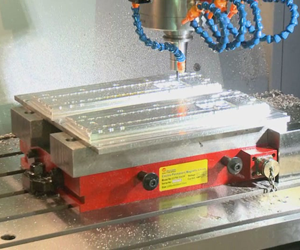

123456

Příklady použití

Příklady použití

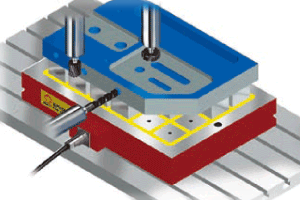

5-ti osé obrábění

schema 1

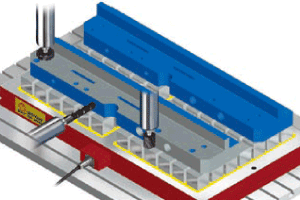

Obrábění více stran obrobku

schema 2

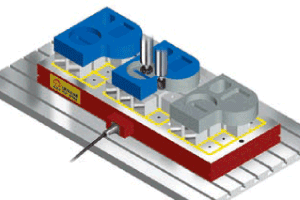

Tvarové obrábění více obrobků

schema 3

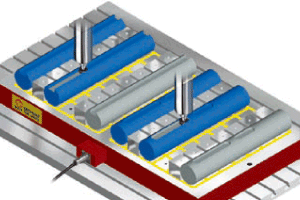

Drážkování a obrábění kruhové oceli

schema 4

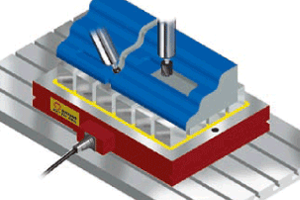

3D tvarové obrábění forem

schema 5

Tvarové obrábění a obrábění odlitků

schema 6

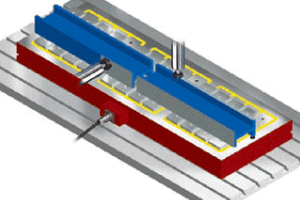

Obrábění více obrobků

schema 7

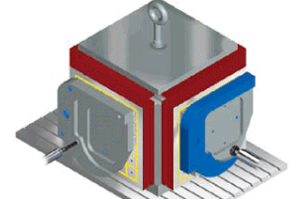

Tvarové obrábění a obrábění na paletě

schema 8

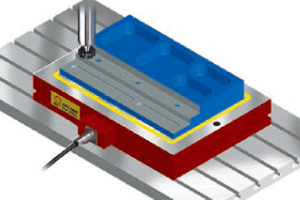

Obrábění ploch

schema 9
