ecbModel: ECB

  • Všechny nové typy magnetických nástavců řady ECB dávají nový smysl metodám upínání při obrábění na CNC obráběcích centrech a frézkách s požadavkem na rychlé upnutí obrobku.
  • Snadné ustavení, počet a vzdálenost magnetických upínacích nástavců podle velikosti obrobku.
  • Řady ECB zahrnují vyměnitelné měkké indukční nástavce. Umožňují korigovat povrch tak, aby na stroji mohlo být dosaženo 100% přesnosti pro upnutí obrobků. Také umožňují během obrábění obrobku frézovat, vrtat, závitovat a drážkovat přímo do těchto měkkých indukčních nástavců. Uživatel tedy může sám přizpůsobit upnutí požadovanému obrobku.
  • Dokončení obrobku v jediném cyklu podstatně zvyšuje efektivitu obrábění a napomáhá dosažení požadované přesnosti.

Poptávkový formulář



Specifikace

Specifikace

  • Nejvhodnější pro obrábění obrobků střední velikosti a rozměrnějších obrobků na CNC obráběcích centrech a frézovacích strojích.
  • Minimální velikost obrobku je požadována větší než je plocha dvou upínacích magnetických nástavců.
  • Tyto magnetické upínací nástavce nejsou vhodné pro upínání drobných obrobků.

dimension 1

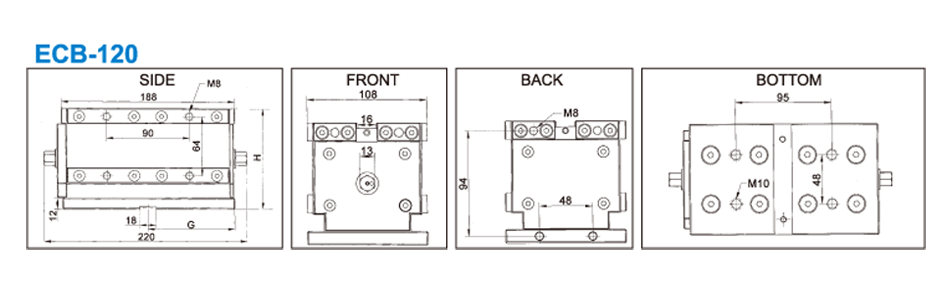

dimension 2

dimension 3

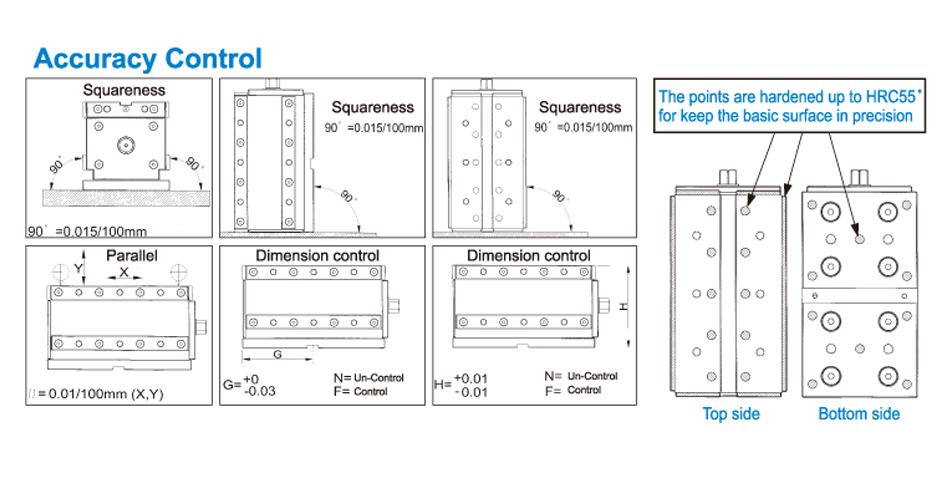

dimension 4



Model Držící síla Minimální tloušťka obrobku G H Váha
ECB-210 2 100 kgf ±5% 30 mm 115 mm 134 mm 36 kg
ECB-120 1 200 kgf ±5% 20 mm 94,5 mm 108 mm 18 kg
ECB-075 750 kgf ±5% 15 mm 88 mm 78 mm 9,5kg
ECB-050 500 kgf ±5% 15 mm 61 mm 78 mm 7 kg

Fotografie

Fotografie

123456

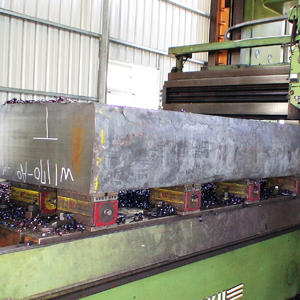

Příklady použití

Příklady použití

Použití 1

schema 1

Použití 2

schema 1

Použití 3

schema 1

Použití 4

schema 1

Použití 5

schema 1

Použití 6

schema 1
